WAM Marka Toz veya tanecikli malzemelerin düşük seviyeden yüksek seviyeye aktarımında VE Dikey Vidalı Kaldırma Sistemleri, en ekonomik ve alandan kazandıran çözümünü sunar. Silo, bunker, taşıma ve besleme aygıtından çekilen yığın malzeme dikey helezon konveyör ile tartım bunkerine, bir veya daha fazla siloya veya başka bir konveyör ve taşıma sistemine boşaltılabilir.
VE Dikey Helezon Kaldırma Sistemleri yüksek hacimsel verimliliği ve mükemmel mekanik özellikleriyle ön plana çıkmaktadır.
Marka
Teknik Detaylar
Açıklama
Özellikler
Seçenekler
Açıklama

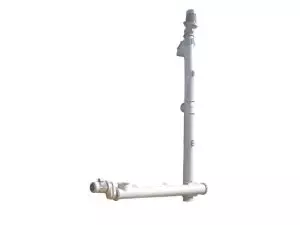

VE Dikey Vidalı Kaldırma Sistemi, bir adet Yatay Helezon Besleyici ve bir adet Dikey Helezon konveyörden oluşmaktadır.
Malzemeyi silo veya bunkerden besleyen veya yukarı yönde besleme aygıtıyla taşıyan Yatay Helezon Besleyici, uygun yüzey işlemine tabi tutulmuş U şeklinde veya tübüler karbon çeliğinden tekneden oluşur. Yatay helezon besleyicinin çıkış bölgesi Dikey Helezon konveyörün taban parçasına doğru açıyla teğetsel flanşlanmş kısa tübüler parçadan ibarettir. Yatay Helezon Besleyicinin her iki ucuna bir flanş kaynaklanmıştır. Tekne veya boru her bir uçta, iki uç yatağı tertibatının şaftlarına bağlı kaplin burçlarıyla birlikte döner bir helezon konveyör ünitesine sahiptir. Yatay Helezon Besleyici toplam boyunun gerektirdiği kadar bir veya daha fazla ara askı yatağıyla donatılmıştır. Ayrıca, Yatay Helezon Besleyici uygulamaya uygun bir tahrik ünitesine sahiptir.
Dikey Helezon Konveyör yukarıda belirtildiği üzere Yatay Helezon Besleyici çıkışına bağlanan taban kısmındaki teğetsel giriş ile tamamlanan tübüler gövde, üst kısımda eğimli bir çıkış kanalı, her bir konveyör tüp parçasına kaynaklanmış uç flanşları, her bir uçta bulunan şaft burcu ile bir veya daha fazla parçada döner vida, rakor ile tamamlanan taban yatağı tertibatı ve konveyörün toplam boyunun gerektirdiği kadar çok sayıda ara askı yatağından oluşur. Entegre kafa yatağı tertibatı (helezon konveyörün askıya alındığı) ve kendinden ayarlanabilir şaft keçesine sahip üste monte edilmiş tahrik ünitesi uygulamaya uygundur. VE Dikey Helezon Kaldırma Sistemi sadece orta düzey ağır hizmet modelidir.
Özellikler
- Dış boru çapı: 114 mm (4,5 inç), 139 mm (5,5 inç), 168 mm (6,6 inç), 193 mm (7,6 inç), 219 mm (8,6 inç), 273 mm (10,7 inç), 323 mm (12,7 inç)
- 1 metrelik adımlar (3,3 ft) halinde maksimum 20 metreye varan (65,6 ft) yükseklik boyu
- Verimlilik oranları: 3 m³/sa (1,8 cfm) ~ 95 m³/sa (56 cfm) – (Portland çimentosunun hacimsel verimi göz önüne alındığında).
- Toz boya kaplama
Seçenekler
- Çok az bakım ihtiyacı
- Az yer kaplama
- Aşınmaya maruz kalan parça sayısının azlığı
- Kovalı elevatörler veya pnömatik taşıma sistemleriyle karşılaştırıldığında VE Dikey Vidalı
- Kaldırma Sistemleri en kompakt toplam ebata sahiptir, bakımı kolaydır, daha az yedek parça gerektirir ve en iyi fiyat-performans oranını sunar.
